Расчет ГРИП глубины резко отображаемого пространства

В данной статье приведена таблица по расчету ГРИП - глубины резко отображаемого простанства для большинства современных фотоаппаратов. Вам достаточно ввести фокусное расстояние Вашего объектива, Тип пленки или Тип Цифровой камеры или диаметр круга нерезкости.

Оптические термины

f фокусное расстояние
h гиперфокальное расстояние h = f^2/(N*c)
M увеличение M = Si/So, или M = (Si-f)/f
N значение диафрагмы
Ne эффективное значение диафрагмы Ne = N*(1+M)
c максимально допустимый диаметр кружка нерезкости
So расстояние от передней главной фокальной плоскости до объекта
Smax расстояние от передней главной фокальной плоскости до самой дальней резко отображаемой точки Smax = h * So / (h - (So - f))
Smin расстояние от передней главной фокальной плоскости до самой ближней резко отображаемой точки  Smin = h * So / (h + (So - f))
Si расстояние от задней главной фокальной плоскости до плоскости пленки

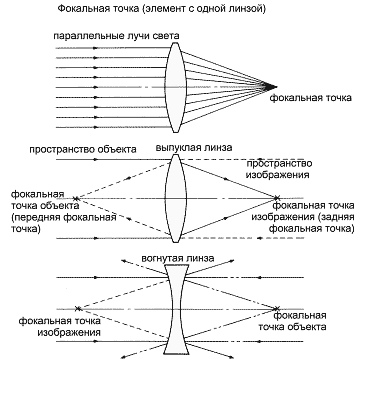

Фокус,фокальная точка

Фокальная точка это точка, в которой параллельные световые лучи от бесконечно далекого объекта сходятся после прохождения через объектив. Плоскость, перпендикулярная оптической оси, на которой находится эта точка, называется фокальной плоскостью. На этой плоскости, находящейся там, где расположена пленка в камере, объект виден резко и, как говорят, находится "в фокусе". При обычных фотообъективах, состоящих из нескольких линз, фокус можно отрегулировать таким образом, чтобы световые лучи от объекта, расположенного ближе, чем в "бесконечности", сходились в какой-то точке на фокальной плоскости.

Фокус,фокальная точка

Фокусное расстояние - это расстояние от главного фокуса до оптического центра.

Диафрагма – Фокусное расстояние объектива, деленное на диаметр входного зрачка (видимого со стороны объекта), равно относительному отверстию N (численному значению диафрагмы).  Hадпись f/4 обозначает 1/4 фокусного расстояния. Освещенность изображения на пленке обратно пропорциональна квадрату относительного отверстия. Глубина резкости увеличивается, но дифракция уменьшает резкость с увеличением значения диафрагмы.

Гиперфокальное расстояние - минимальное расстояние, на котором объекты изображаются резко, когда объектив сфокусирован на бесконечность h = f^2/(N*c)

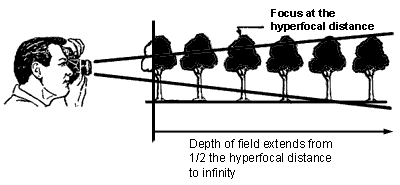

Гиперфокальное расстояние

Установка вашего объектива на гиперфокальное расстояние означает, что все объекты, расположенные на удалении от половины этого расстояния и до бесконечности, будут в фокусе. Иными словами, наводка на ГР позволяет добиться максимальной глубины резко изображаемого пространства (при резкой "бесконечности").

Именно на ГР наводятся объективы дешевых фикс-фокальных "мыльниц", но знание и умение пользоваться ГР может быть полезным и серьезным фотографам с куда более мощными камерами. Гиперфокальное расстояние зависит от фокусного расстояния объектива и выбранной диафрагмы. Например, объектив с фокусным расстоянием 28 мм при диафрагме f/22 имеет гиперфокальное расстояние 1,37 м. Вы можете рассчитывать, что при установке объектива на 1,37 м глубина резко изображаемого пространства составит от 1,37:2=0,7 м до бесконечности. Еще пример: объектив 50 мм при f/16 установлен на 6 м (см. таблицу), тогда глубина резкости составит от 3 м до бесконечности.

Круг нерезкости

Круг нерезкости. Поскольку у всех объективов есть определенные аберрации и астигматизм, они не могут идеально сводить лучи от точки объекта, чтобы они образовывали истинную точку изображения (т.е. бесконечно малую точку с нулевой площадью). Другими словами, изображения образуются из комплекса точек, имеющих определенную площадь или размеры. Поскольку изображение становится менее резким по мере увеличения размеров этих точек, то эти точки называют "кругами нерезкости". Таким образом, один из факторов, определяющих качество объектива, это самая малая точка, которую он может образовать, или его "минимальный круг нерезкости". Максимально допустимый размер точки на изображении называется "допустимым кругом нерезкости".  Для 35мм камер диаметр кружка нерезкости обычно принимают с=0.03мм или с=1/1720 от диагонали кадра, что дает 0.025 для 35мм пленки.

 Круг нерезкости

Угол поля зрения -площадь съемочного плана, выраженная как угол, который может быть воспроизведен объективом в виде резкого изображения. Номинальный диагональный угол зрения определяется как угол, образуемый воображаемыми линиями, связывающими вторую главную точку объектива с обоими концами диагонали изображения (43,2 мм). Данные объектива с электронной фокусировкой обычно включают горизонтальный (36 мм) угол зрения и вертикальный (24 мм) угол зрения.

Угол зрения и круг изображения можно рассчитать как 2*arctan(X/(2*f*(M+1))), где Х - ширина, высота или диагональ кадра, М - увеличение.

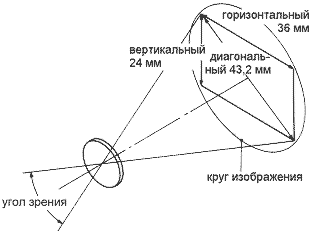

Угол поля зрения

Минимальное и максимальное расстояния, на которых объекты изображаются резко могут быть расчитаны следующим образом:
Smin = h * So / (h + (So - f))
Smax = h * So / (h - (So - f))
  Если знаменатель равен нулю или отрицателен , то Smax = бесконечности.

ГРИП, глубина резкости — расстояние между ближней и дальней границами пространства, измеренное вдоль оптической оси, при нахождении в пределах которого объекты находятся в фокусе (на снимке получаются достаточно резко).

ГРИП глубина резко отображаемого пространства

frontdepth = So - Smin
frontdepth = Ne*c/(M^2 * (1 + (So-f)/h))
frontdepth = Ne*c/(M^2 * (1 + (N*c)/(f*M)))

reardepth = Smax - So
reardepth = Ne*c/(M^2 * (1 - (So-f)/h))
reardepth = Ne*c/(M^2 * (1 - (N*c)/(f*M)))

Задняя дистанция резкости равна бесконечности, если знаменатель равен нулю.

Аберрация- дефекты изображения, которые возникают из-за ограничений при проектировании и изготовлении объективов.

Изображение, cозданное идеальным фотообъективом, должно иметь следующие характеристики:

  1. точка должна быть образована как точка;
  2. плоскость (такая, как стена), перпендикулярная оптической оси, должна быть образована как плоскость;
  3. изображение, образованное объективом, должно иметь такую же форму, как сам объект. Кроме того, с точки зрения выражения изображения объектив должен показать истинный цвет воспроизводимого объекта.

Практически идеальная работа объектива возможна только в том случае, если используются лишь лучи света, поступающие в объектив вблизи оптической оси, и если свет монохроматический (свет только одной конкретной длинны волны). Однако в случае с обычным объективом, где большая апертура используется для получения достаточной яркости и объектив должен сводить вместе лучи, проходящие не только вблизи оптической оси, но от всех частей изображения, крайне трудно создать вышеупомянутые идеальные условия в силу существования следующих помех:

  1. Поскольку большинство объективов построено лишь из линз со сферическими поверхностями, лучи света от одной точки объекта не отображаются на изображении в виде идеальной точки. (Проблема, которой невозможно избежать при сферических поверхностях.)
  2. У различных типов света( т.е., у волн различной длины) разные положения фокальной точки.
  3. Есть много требований, связанных с изменениями угла зрения ( в особенности в объективах с переменным фокусным расстоянием и в телефотообъективах).

Основные типы аберраций:

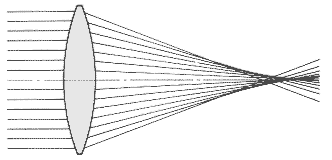

  • сферическая аберрация. Свет, проходящий через края линзы, фокусируется на ином расстоянии , чем свет, проходящий ближе к центру линзы,
    сферическая аберрация

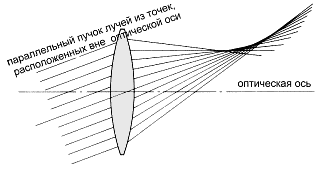

  • кома. Расстояние от оптической оси, на котором отображается точка объекта, расположенного не на оси, изменяется с расстоянием от центра объектива,
  • кривизна поля изображения. Точки плоскости в пространстве предметов точно фокусируются на искривленной поверхности, а не на плоскости (пленки),

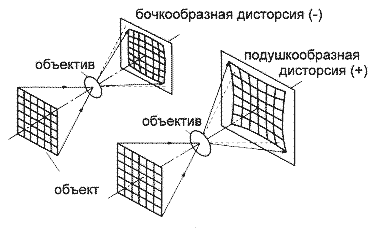

  • дисторсия (подушка или бочка). Изображение квадратного предмета имеет выпуклые или вогнутые стороны,
    дисторсия
  • хроматическая аберация. Положение (вперед и назад) точного фокуса зависит от длины волны,
  • дополнительные цвета. Увеличение зависит от длины световой волны.

Действие всех аберраций (за исключением дисторсии и дополнительных цветов) можно уменьшить диафрагмированием. Кривизна поверхности не устраняется диафрагмированием.

Дифракция -явление, при котором световые волны попадают в район тени от объекта. В случае с фотообъективом экспозиция часто регулируется путем изменения размера диафрагмы объектива (апертуры), чтобы отрегулировать количество света, проходящего через объектив. Дифракция в фотообъективе происходит при малых диафрагмах, когда ребра диафрагмы мешают прохождению световых волн по прямой линии, в результате чего лучи света проходят близко к ребрам диафрагмы, огибая эти ребра на пути через диафрагму. Дифракция вызывает уменьшение контрастности и разрешающей способности изображения, в результате чего получается неконтрастное изображение. Хотя дифракция имеет тенденцию появляться тогда, когда диаметр диафрагмы меньше определенного размера, на самом деле она зависит не только от диаметра диафрагмы, но и от различных факторов, таких, как длинна волны света, фокусное расстояние и светосила объектива.
